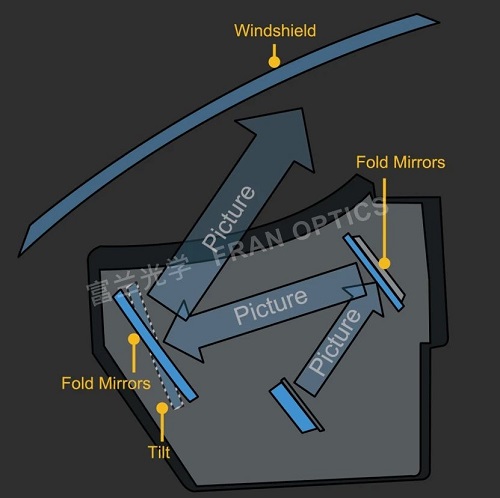

富兰光学将于2025年9月10-12日，携更多新产品亮相CIOE精密光学展&摄像头技术及应用展1号馆1A25展位，欢迎莅临展位交流、洽谈。抬头显示器（Head-Up Display，简称HUD）最早应用于飞机上，帮助飞行员无需低头即可获取关键飞行信息。随着汽车智能化和网联化的快速发展，HUD（抬头显示器）技术也被引入汽车行业，已成为提升驾驶安全性和便捷性的重要手段。据最新报告显示，2025年上半年，HUD在乘用车市场的渗透率已显著提升，尤其是在新能源汽车和高端车型中。预计未来几年内，HUD的渗透率将继续保持快速增长态势。HUD将投影设备发出的光线以特定角度反射到挡风玻璃上，形成清晰的虚拟图像，极大地提高了驾驶过程中的信息获取效率。而HUD自由曲面反射镜，作为HUD系统中的核心技术之一，其性能直接决定了HUD的显示效果和用户体验。HUD自由曲面反射镜的核心作用在于解决前挡风玻璃自由曲面造成的成像画面畸变问题。具体来说，HUD系统将车辆信息（如车速、导航路线等）通过投影单元（如LCOS、TFT-LCD、DLP或激光扫描投影等）生成与投射交通环境高度融合的虚拟图像，例如行驶过程中的车道线贴合、前方障碍物/危险物贴合、车道偏离预警与车道线贴合等，这些图像光线经过自由曲面反射镜的反射，最终投射到挡风玻璃上。这个过程中，自由曲面反射镜的设计尤为关键，它需要与挡风玻璃的曲率相匹配，消除由于挡风玻璃曲面造成的图像扭曲和重影，以确保图像能够准确、清晰地呈现在驾驶员的视线中。大尺寸HUD自由曲面反射镜更是实现扩大显示区域，使得信息展示更加全面和直观，为驾驶者提供了更加宽广清晰的视野。然而，这也意味着加工难度的显著增加。

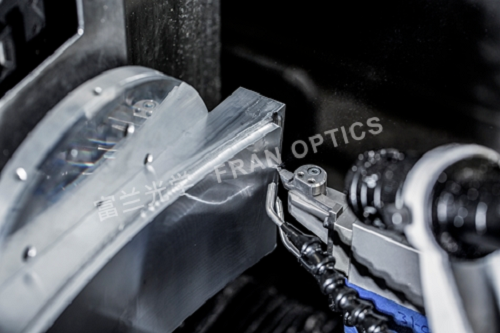

HUD反射镜的成像精度直接影响HUD图像的清晰度和畸变程度，对于加工精度要求极高，需达到微米甚至纳米级别。由于反射镜的曲率半径大且造型复杂，传统的加工方法难以满足要求。因此，必须采用先进的精密加工技术和精密的仪器设备，严格控制材料选择、光学指标控制、表面镀膜等环节，以确保镜面的形状和表面质量满足设计要求。例如，某些高品质HUD反射镜需选用材料COC、COP塑胶，更能够满足高面型精度、高反射率以及良好的耐候性能。对于大尺寸自由曲面反射镜而言，曲面精度的控制更为困难。在加工过程中，微小的误差都可能导致整个曲面的扭曲或变形，进而影响图像质量，需要采用高精度的测量和检测技术，如干涉仪、轮廓仪等，对反射镜的曲面进行精确测量和校准。此外，自由曲面的设计是HUD技术的核心之一。大尺寸HUD反射镜自由曲面设计和优化也是一个持续的过程，需要进行大量的计算和模拟，不断迭代和改进，以满足日益提高的驾驶需求。需要技术人员具备高度专业的技术水平和丰富的经验。

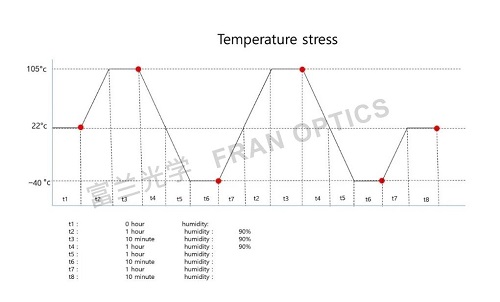

反射镜的表面处理工艺也是影响HUD性能的关键因素之一。为了获得高反射率和良好的性能满足应用场景需求，反射镜表面需要覆上特殊膜系，大尺寸HUD反射镜的表面处理工艺则更加复杂和困难。在表面处理过程中，需要严格控制镀膜环境的温度、湿度和洁净度等参数，控制膜层的牢固性、热应力、化学稳定性，以确保膜层的均匀性和一致性。此外，还需要对膜层进行严格的测试和评估，如高温、低温、冷热冲击、热湿度循环、凝露测试、太阳光照射等以确保其满足各种场景。
尽管大尺寸HUD自由曲面反射镜的加工难点重重，但其广阔的应用前景仍吸引了众多关注和投入。高工智能汽车研究院监测数据显示，2024年上半年中国市场乘用车前装标配搭载W/AR HUD交付135.56万辆，同比增长45.82%，全年搭载率将超过300万辆。其中，AR-HUD上半年实现标配交付34.81万辆，同比增长超五倍，保持超高增速势头；整体市场交付占比突破25%，远高于上年同期的6.31%。当前，AR-HUD系统在向更高性能、更智能化方向快速发展，渗透率逐渐提升，大尺寸HUD自由曲面反射镜广泛应用于多种车型并逐渐成为提升汽车驾驶体验和安全性的重要装备。它不仅能够为驾驶者提供更加宽广和清晰的视野，还将集成更多智能功能，进一步提升驾驶的便捷性和安全性。未来，随着汽车智能化和网联化的不断发展，大尺寸HUD自由曲面镜或将成为未来汽车的重要趋势之一。

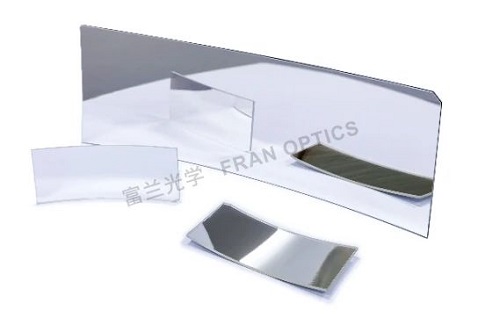

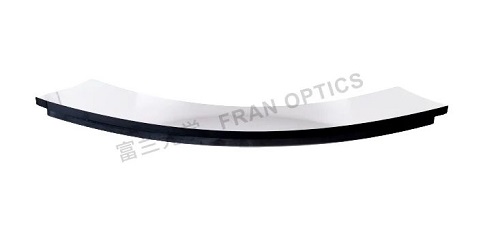

富兰光学作为国内较早布局HUD反射镜的光学零部件制造企业，拥有自由曲面微纳加工技术、先进表面处理工艺及丰富量产经验，研发生产注塑HUD反射镜及玻璃HUD反射镜，产品最大加工口径达1000mm，在业内以高精度和高指标著称。富兰光学可确保每一片反射镜都能达到微纳米级表面精度和优异的反射率，可以有效减少光损失，确保投影图像的清晰度和准确性，助力实现实景环境与虚拟信息融合。
同时，富兰光学注重产品的耐候性能，获得IATF16949等多项认证，采用优质材料和先进镀膜技术反射镜能够在高温、低温、潮湿等恶劣环境下能保持稳定的性能。富兰光学根据不同车的挡风玻璃的厚度和曲率做定制化开发和验证，为国内外知名企业提供适配方案，已开发超600款HUD项目。自2021年起，富兰光学AR-HUD自由曲面镜陆续导入大量产，装配于多款热门车型。富兰光学将于2025年9月10-12日，携更多新产品亮相CIOE精密光学展&摄像头技术及应用展1号馆1A25展位，点击领取参观证件，欢迎莅临交流、洽谈。
